Transmisores de Presión Diferencial CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ESPECIFICO.

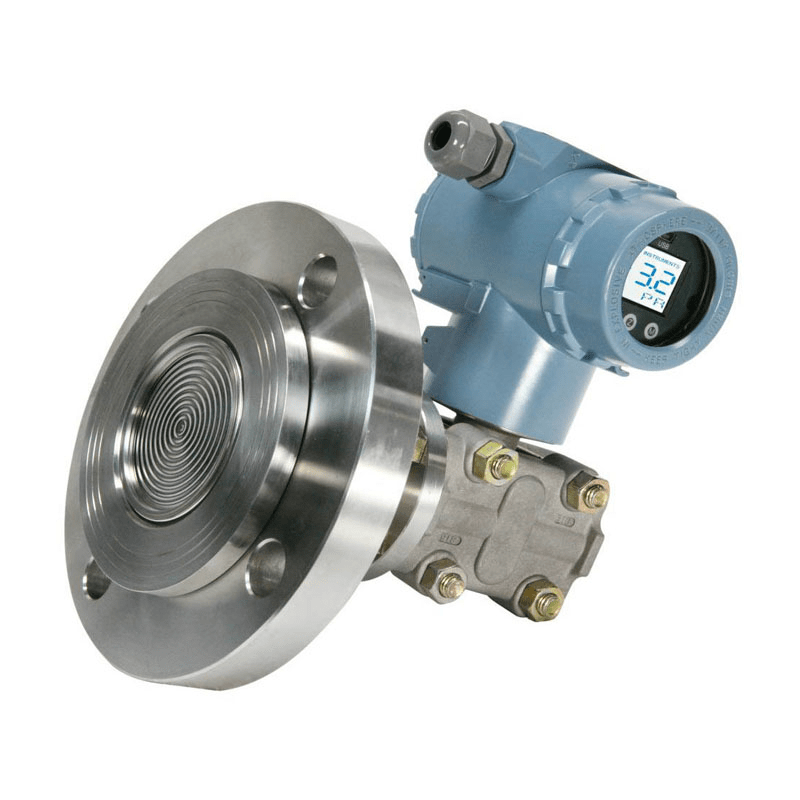

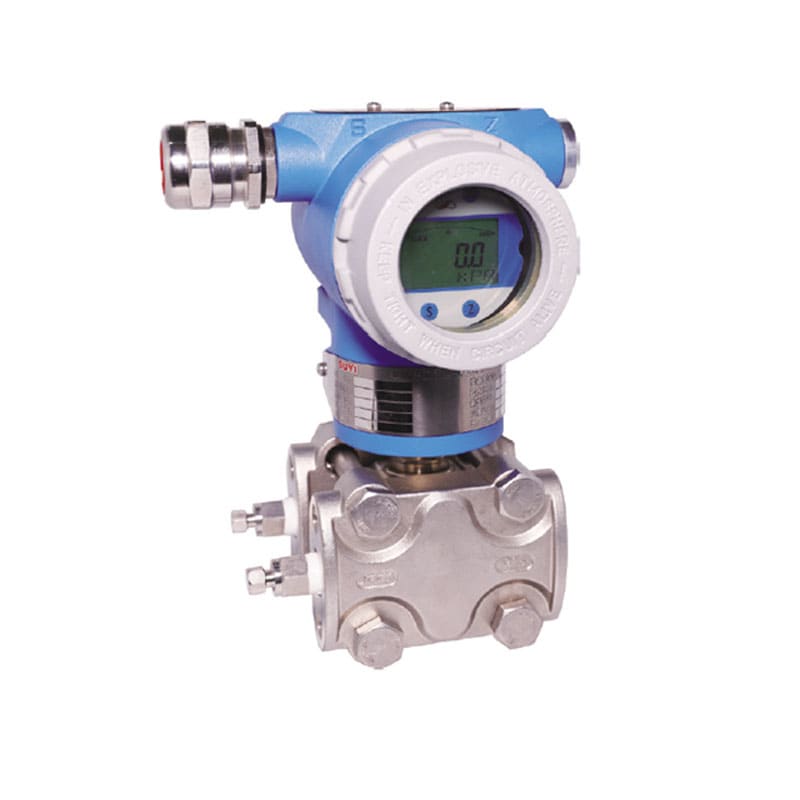

Transmisor de presión diferencial de tipo capacitancia, fácil de instalar y usar, seguro y a prueba de explosiones.

Adopte circuito integrado avanzado y tecnología SMT,

Alta precisión, tamaño pequeño, fácil de ajustar, buena estabilidad, gran capacidad de protección contra sobrecarga.

Es ampliamente utilizado en la industria energética, metalúrgica, petroquímica, farmacéutica, procesamiento de instrumentos, etc.

Certificado CE, certificado SIL, certificado CNEX.

Descripción del producto

Datos técnicos:

? Medio aplicable: líquido, gas, vapor

? Opción de rango de presión diferencial:

Rango Opción de clasificación de presión estática

A – 0,1 ~ 1 kPa 4 Mpa

B 0 -1 ~ 6 kPa 4 Mpa

C 0 – 6 ~ 40 kPa 4 Mpa, 10 Mpa, 16 Mpa

D 0 – 40 ~ 250 kPa 4 Mpa, 10 Mpa, 16 Mpa

E 0 – 0,16 ~ 1 Mpa 4 Mpa, 10 Mpa, 16 Mpa

F 0 – 0,4 ~ 2,5 Mpa 4 Mpa, 10 Mpa, 16 Mpa

G 0 – 1,6 ~ 10 Mpa 16 Mpa

? Señal de salida: 4-20 mA (Opción: HART [pertenece a HART Communication Foundation], salida de raíz cuadrada), Fuente de alimentación: 12 ~ 45 VCC, generalmente 24 VCC. Carga: RL = (Vs – 12 V) / 0,023 A (RL es la carga máxima, ? 600 ?, Vs es el voltaje de la fuente de alimentación) carga de resistencia sydm24

? El rango y el punto cero se pueden ajustar a través de la tuerca de tornillo de ajuste incorporada o a través del comunicador HART.

? Migración positiva y negativa:

La migración positiva máxima es la diferencia entre el URL (límite de rango superior del instrumento) y el rango de ajuste, la migración negativa máxima es el URL.

? Alarma de falla: la falla es detectada por el programa de autodiagnóstico. Se activará la alarma cuando la salida analógica sea superior a 22 mA o inferior a 3,9 mA.

? Temperatura de funcionamiento:

-40 ~ 85? (transmisor analógico), -10 ~ 80? (transmisor inteligente)

-40 ~ 104? (sensor: llenado de aceite de silicona), -184 ~ 71? (sensor: llenado de aceite inerte)

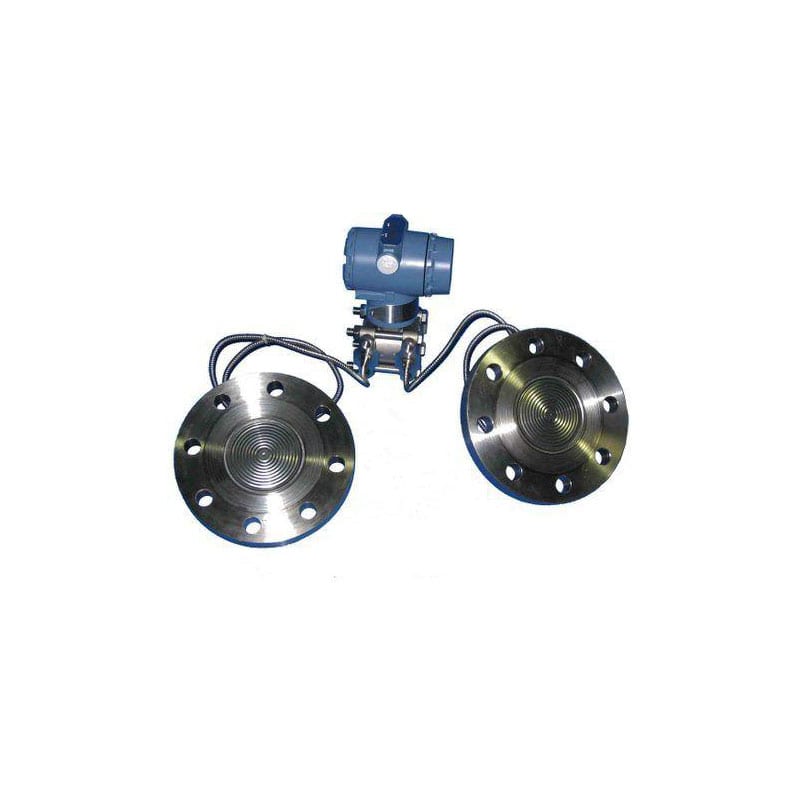

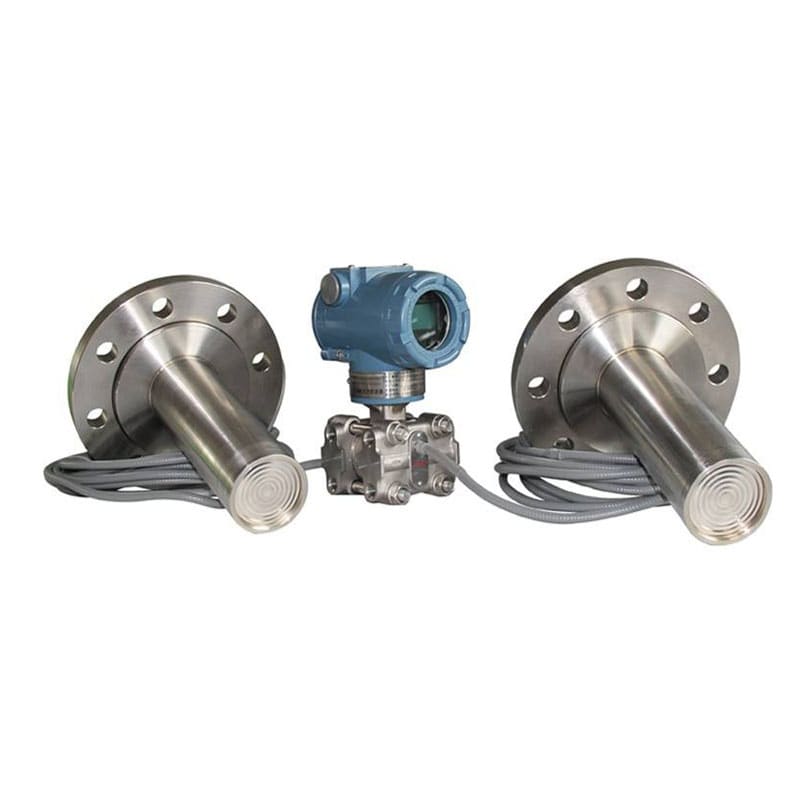

Sello remoto tipo brida (llenado con aceite de silicona común): -40 ~ 150?

Sello remoto tipo brida (llenado con aceite de silicona de alta temperatura): 15 ~ 315?

? Temperatura de almacenamiento: 40 ~ 50?

? Tiempo de arranque: < 2s

? Absorción volumétrica: < 0,16 cm3

? Amortiguación: ajustable en un rango de 0 ~ 16 s

? Precisión: 0,2 % FS (configuración estándar), 0,1 % FS (opcional)

? Estabilidad: libre de mantenimiento dentro de un año

? Efecto de la temperatura:

El error total varía ?±0,3 URL cada 10? para el código de rango C, D, E, F, G

El error total se duplica cada 10? para el código de rango A, B

? Efecto de la presión estática:

Transmisor DP: Para presión estática de 14 Mpa, ±0,25 % URL o ±0,5 % código de rango 3.

Para presión estática de 32 Mpa, ±0,2 % URL. Bajo presión de proceso, ajuste el punto cero para corrección.

? Efecto de vibración: 0,1 % URL, 10~55 Hz, S=0,15 mm, en cualquier dirección.

? Efecto de la fuente de alimentación: < 0,005 % del rango de salida / V
