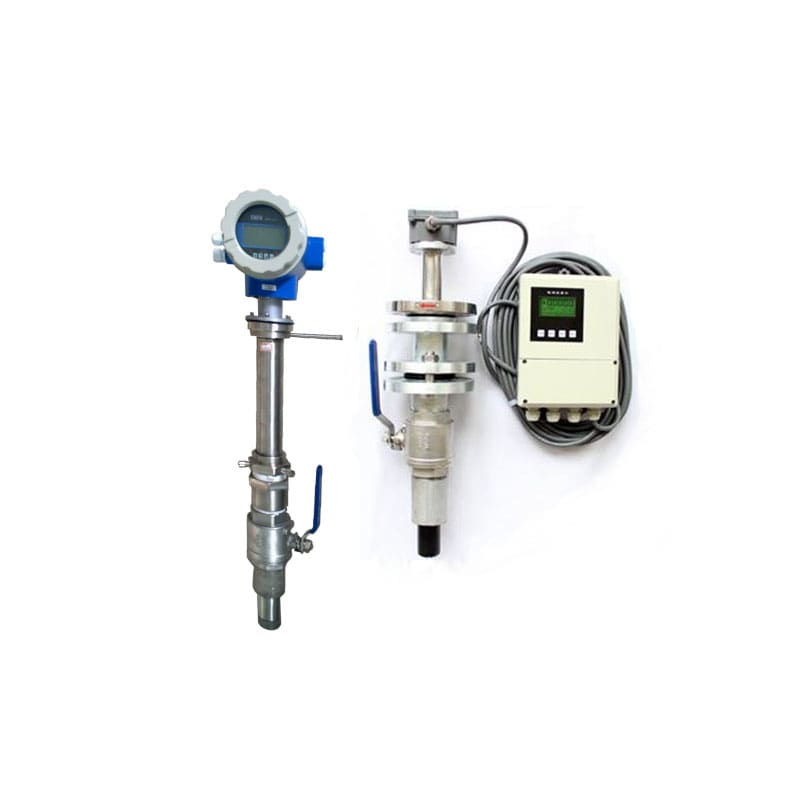

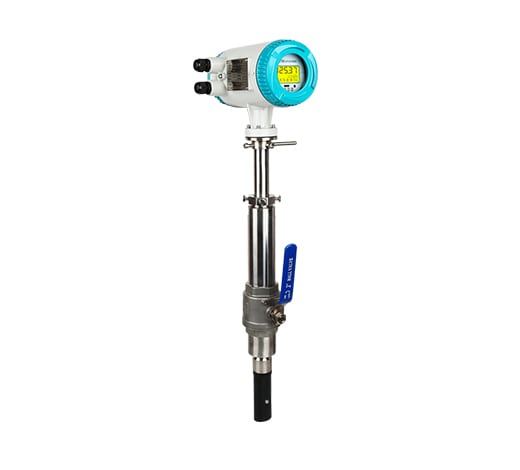

Flujometro Electromagnetico de Tubo e Inserción CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ESPECIFICO.

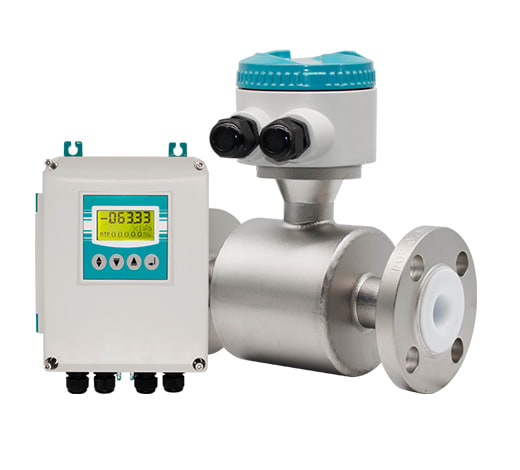

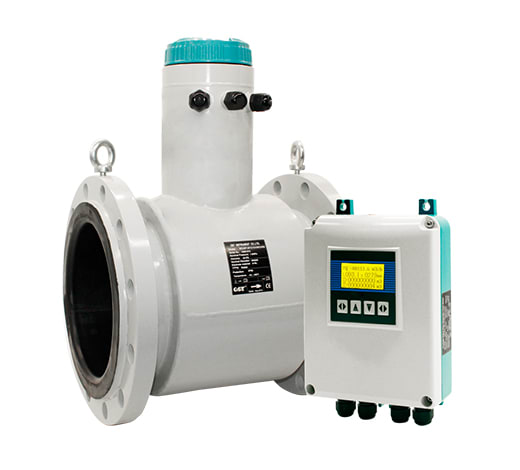

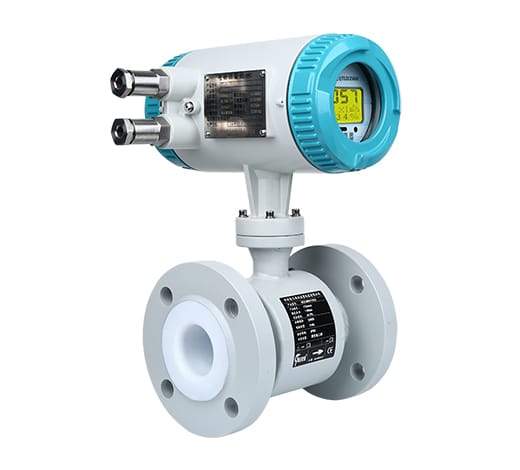

El Flujometro Electromagnético

Se utiliza principalmente para medir el caudal volumétrico de agua, aguas residuales, aguas residuales, bebidas, pulpa, lodos, la temperatura del fluido no suele ser superior a 120 ? y la conductividad del fluido no es inferior a 5 ?S/cm.

La configuración estándar del caudalímetro electromagnético tiene un electrodo de conexión a tierra. Opciones de comunicación del caudalímetro electromagnético: RS485, HART, Profibus DP, profibus PA.

Datos técnicos del Flujometro electromagnético

Diámetro adecuado DN10~DN2600 (por debajo de DN25 no estándar)

Cantidad de electrodos 3 piezas (un par de electrodos de medición y un electrodo de conexión a tierra)

Fluido adecuado Líquido con conductividad no inferior a 5 ?s/cm

Rango de medición 0,5~10 m/s (ampliable a 15 m/s)

Límite superior del alcance 0,5~10 m/s. 1~5m/s recomendado

Precisión 0,5 %, 1,0 % de fondo de escala

Repetibilidad Mejor que 0,25 %

Visualización del convertidor Pantalla: Caudal (4 dígitos), Totalizador (9 dígitos), Velocidad, Estado de alarma por LCD (opción LED)

Unidad de caudal: L/h, L/m, L/s, m3/h, m3/min, m3/s,

USG/h, USG/min, USG/s (USG es galón estadounidense a pedido)

Dirección del caudal: seleccionable por programa

Visualización de 3 dígitos debajo de los puntos decimales.

Factor K: 5 dígitos.

Lenguaje de programación: Inglés, chino

Opción de estructura: Tipo compacto; Tipo remoto

Opción de fuente de alimentación 85 ~ 250 V CA / 50 o 60 Hz; 20 ~ 36VDC, Alimentación por batería: batería de litio de 3,6 V

Señal de salida 4~20m ADC, carga ? 750ohm,

0~3kHz, 5V con fuente y ancho variable. Salida de frecuencia efectiva y terminal alto

Salida de voltaje: 0-5 V DC

Conexión de conducto Rosca M20 * 1.5

Opción de comunicación RS-485; HART

Presión de operación 1.0MPa, 1.6MPa, 4.0MPa, 16MPa (Especial)

Temperatura de operación Depende del material del revestimiento

Sensor de temperatura ambiente -40°C ~80°C. Transductor -10°C ~50°C

Humedad ambiente ? 85%RH (a 20 ?)

Consumo de energía ? 8W

Tipo compacto resistente a la intemperie: IP65. Tipo remoto: sensor IP68, transductor IP65.

Opción de material del electrodo 316L (acero inoxidable), Hastelloy C, Hastelloy B, titanio, tantalio

Opción de material del revestimiento PTFE, caucho blando, caucho duro, F46, FS, PUR.

Opción de material del tubo del medidor Acero al carbono, SS304

Tipo de conexión Conexión por brida, Tri-clamp

Opción estándar de brida GB9119-88 (DIN2051, BS4504), JIS, ANSI

A prueba de explosiones Exd mb IICT6 Gb

Certificado ISO9001:2015, ISO14001:2015, SIL 3, OHSAS18001:2007
