Medidor de Caudal Másico Coriolis

Aplicable a todo tipo de líquidos, medición de caudal másico, con alta precisión

Aplicable a líquidos con alta viscosidad

Medición y visualización de caudal másico, densidad y temperatura

La medición del caudal de gas no tiene relación con la densidad, la temperatura y la presión

Para el gas mezclado de componentes fijos, el valor de densidad en condiciones estándar (20 ?, 325 kPa) se puede utilizar para hacer un cálculo simple para obtener el volumen estándar del medio gaseoso, sin necesidad de compensación de temperatura y presión. Este método se utiliza comúnmente.

El sensor de flujo es de tipo Micro-bend o Ultra-Micro-bend, el tamaño es más pequeño, ahorra espacio de instalación

Datos técnicos

Tamaño Tipo Micro-bend: DN8-DN300,

Tipo Ultra-Micro-bend: DN15 – DN250

Fluido Líquido, Gas

Tipo de estructura y temperatura de operación Tipo integral: (-50 a 125) ?

Tipo remoto: (-50 a 200) ?

Tipo remoto de alta temperatura (-50 a 300) ?

Tipo remoto de baja temperatura (-150 a 125) ?

Tipo de sensor de flujo Tipo Micro-bend, tipo Ultra-Micro-bend

Transmisor de flujo Tipo digital, pantalla LCD, opción de fuente de alimentación: 24VDC, 220VAC

Salida 4-20mA, 4-20mA+HART, Pulso, RS485 (opcional)

Presión nominal 1.6 Mpa, 2,5 Mpa, 4,0 Mpa, 6,3 Mpa, presión personalizada

Precisión 0,1 %, 0,2 %, 0,5 %

Conexión al proceso Rosca (para tamaño ?DN10), Brida (para tamaño ?D15), Tri-clamp (para tamaño ?D15)

A prueba de explosiones

? La clasificación a prueba de explosiones del caudalímetro másico de la serie C de HGCMF está aprobada por NEPSI según la siguiente tabla:

Modelo A prueba de explosiones

Tipo integral DN10 – DN80 Exd (ib) II CT4 ? T6

DN100 – DN200 Exd (ib) II CT4 ? T6

Sensor remoto DN10 – DN80 Ex (ib) IICT3 ? T6

Sensor remoto DN100 – DN200 Exd (ib) IICT3 ? T6

Transmisor digital remoto Exd (ib) IICT6

Rango de Caudal para Fluidos Liquidos: ( Unidad Kg/h)

Diametro Nominal	Rango de Flujo	Rango de Flujo	Rango de Flujo	Rango de Flujo	Zero point stability
DN 8	Can be measured	of accuracy	of accuracy	of accuracy	Zero point stability 0.08
		0.1%, 0.15%	0.2%	0.5%
	8-800	80-800	55-800	40-800
10	10-1000	400-1000	70-1000	50-1000	0.1
15	20-3000	200-3000	150-3000	100-3000	0.2
25	80-8000	600-8000	400-8000	300-8000	0.6
40	240-24000	2400-24000	1200-24000	1000-24000	2.4
50	500-50000	5000-40000	2500-40000	2000-50000	5
80	800-120000	8000-120000	7000-120000	6000-120000	8
100A	1500-200000	15000-200000	12000-200000	10000-200000	15
100B	1500-180000	18000-180000	14000-180000	12000-180000	18
150A	5000-500000	50000-500000	30000-500000	25000-500000	50
150B	5000-450000	55000-450000	35000-450000	30000-450000	42
200A	10000-1000000	100000-1000000	70000-1000000	50000-1000000	100
200B	10000-900000	120000-900000	90000-900000	70000-900000	120
250	15000-1500000	150000-1500000	120000-1500000	75000-1500000	150
300	25000-2500000	200000-2500000	150000-2500000	100000-2500000	200
Note:A type for pressure rating?2.5Mpa, B type for pressure rating?4.0Mpa

Rango de Caudal para Gases : Unidad Kg/h

DN	Flow range	Flow range	Flow range	zero point
	Can be measured	of accuracy	of accuracy	stability
	0.2%	0.5%
	3	0.6-120	6-120	3-120	0.015
	8	4-800	40-800	20-800	0.13
10	5-1000	50-1000	25-1000	0.13
15	15-3000	150-3000	75-3000	0.38
25	40-8000	400-8000	200-8000	1.00
40	160-32000	1600-32000	800-32000	4.00
50	250-50000	2500-50000	1250-50000	6.25
80	700-140000	7000-140000	3500-140000	17.5
100	1000-200000	10000-200000	5000-200000	25.0
150	2500-500000	25000-500000	12500-500000	62.5
200	5000-1000000	50000-1000000	25000-1000000	125
250	7500-1500000	75000-1500000	37500-1500000	188
300	12500-2500000	125000-2500000	62500-2500000	313

FLUJOMETROS

Flujometro Electromagnetico de Tubo e Inserción CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ...

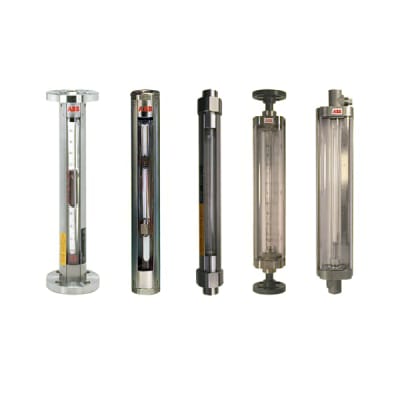

Rotametros

Medidores de Flujo de Paleta CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ...

Medidores de Flujo Masicos CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ...

Medidores de Flujo Ultrasonicos CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ...

Medidores de Flujo Vortex CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ...

Medidores de Flujo Engranajes CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ...

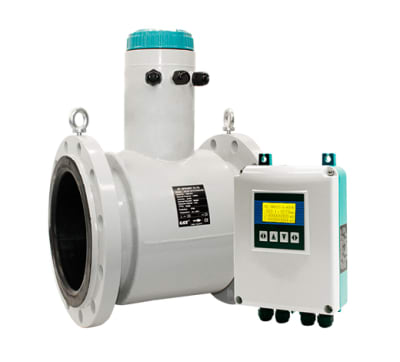

Flujometro Electromagnetico de Tubo e Inserción
CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ...

Medidores de Flujo de Paleta
CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ...

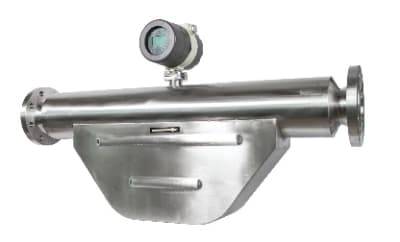

Medidores de Flujo Masicos
CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ...

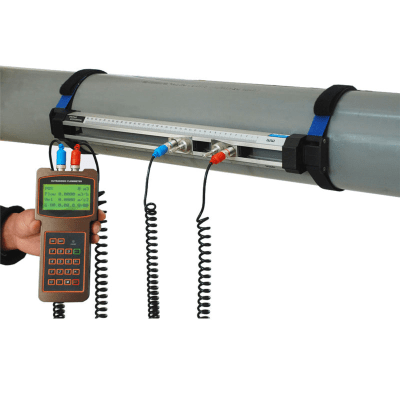

Medidores de Flujo Ultrasonicos
CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ...

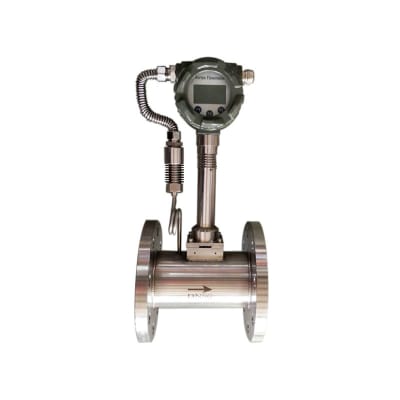

Medidores de Flujo Vortex
CONSULTE A NUESTRO EQUIPO DE VENTAS POR SU REQUERIMIENTO ...

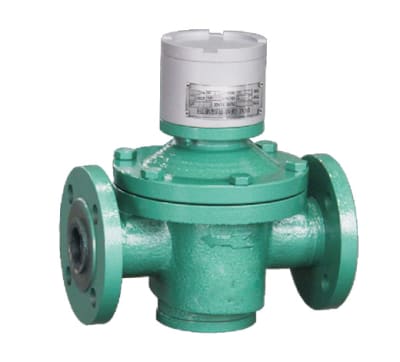

Medidores de Flujo Engranajes
